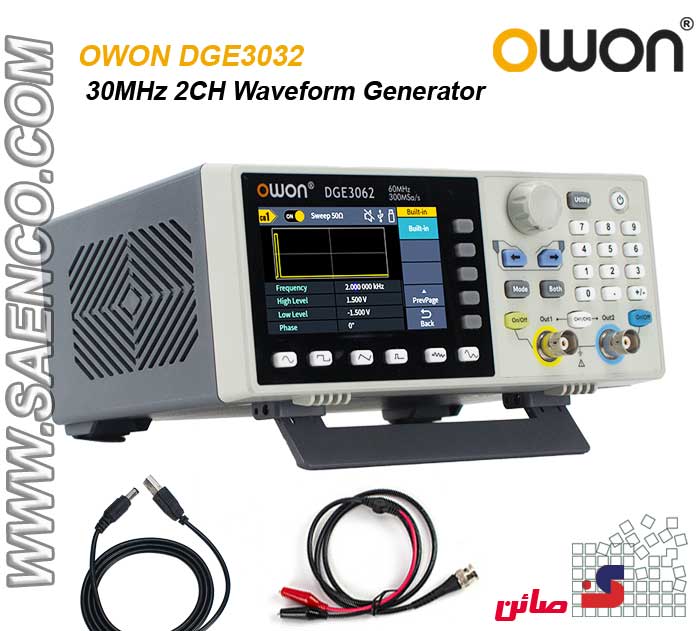

سوییپ فانکشن ژنراتور2 کاناله 30 مگاهرتزDGE3032 کمپانی OWON
سوئیپ فانکشن ژنراتور مدل DGE3032، یک دستگاه پیشرفته برای تولید سیگنال های آرییترری و استاندارد است که در باند فرکانسی گسترده ای عمل می کند. این مدل از سری dge3000، دارای فرکانس کاری حداکثر 30 مگاهرتز است و توانایی تولید انواع شکل موج‌ها مانند سینوسی، مربعی، پالس و رمپ را دارد. ویژگی های بارز این دستگاه شامل نرخ نمونه‌برداری بالا، رزولوشن 14 بیت و دامنه خروجی مناسب از 1mVpp تا 20Vpp می باشد. DGE3032 همچنین قابلیت تولید شکل موج های مدوله شده نظیر AM، FM و PM را دارد و از کاربر می خواهد تا به سادگی سیگنال های دلخواه خود را تنظیم و تولید کند. این دستگاه به پورت USB برای اتصال به رایانه و کنترل از راه دور مجهز است و از پروتکل‌های SCPI پشتیبانی می‌کند. طراحی کاربرپسند، صفحه نمایش رنگی و ابعاد کوچک این ژنراتور، آن را برای استفاده در آزمایشگاه‌ها و محیط‌های صنعتی مناسب می‌سازد. با قابلیت‌های پیشرفته و انعطاف‌پذیری بالا، DGE3000 گزینه‌ای عالی برای مهندسان و محققان الکترونیک است.
تفاوت فانکشن ژنراتورهای سری DGE3000 با سری DGE2000 در طول موج سیگنال دلخواه ( Arbitrary Wave Length) است که توسط دستگاه تولید میشود . در واقع، این پارامتر نشان‌دهنده‌ی تعداد نقاطی است که برای تعریف یک شکل موج خاص (مانند یک پالس یا یک شکل موج سفارشی) استفاده میشود. هرچه تعداد این نقاط بیشتر باشد، شکل موج تولید شده دقیق‌تر و جزئی‌تر خواهد بود. این ویژگی به کاربر اجازه می‌دهد تا شکل‌های موج پیچیده‌تر و سفارشی‌تری را ایجاد کند که در کاربردهای خاص مانند شبیه‌سازی سیگنال‌های واقعی یا تست تجهیزات الکترونیکی مفید است. طول موج شکل موج سفارشی در سری dge3000 شامل 100,000نقطه یا 100k و سریdge2000 شامل 8,000 نقطه یا 8k میباشد.
سیگنال ژنراتور30MHz دو کاناله مدل DGE3032
- محدوده فرکانس قابل تنظیم 1µHZ ~ 30MHz
- خروجی دو کاناله
- نرخ نمونه برداری 125MSa/s و رزلوشن 14 bits
- دامنه 1mVpp - 10Vpp
- تولید شکل موج های استاندارد شامل سینوسی، مربعی ، پالس، رمپ ، نویز و 160 نوع شکل موج دلخواه
sine, square, pulse, ramp, and noise and arbitrary - پشتیبانی شکل موج های مدوله شده:
AM,FM,PM,PWM,FSK,3FSK,4FSK,PSK,ASK,
BPSK,OSK,DSB-AM,QPSK,SUM,Sweep,Burst - دارای فرکانس شمار با نمایش مقدار فرکانس و دوره ی پالس های ورودی
- 100mHz ~ 200MHz
- دارای پورتUSB Host, USB Device و پشتیبانی از پروتکل‌های ارتباطی SCPI
- صفحه نمایش رنگی 3.6 اینچی
- ابعاد و وزن کم 0.8kg 200 x 92 x 157mm)
- لوازم جانبی: آداپتور برق، کابل ارتباطی USB ، راهنمای انگلیسی، کابل BNC به سوسماری ، کابل Q9/BNC
